內螺紋二閥組閥組采用內螺紋連接，螺紋標準有NPT螺紋、G螺紋、BSPT螺紋、RC螺紋等可根據現場螺紋標準選擇。是與壓力變送器或壓力表配套使用。其作用是將差壓變送器正、負壓室與引壓點導通或切斷，或將正、負壓室切斷或導通。為儀表提供多通路，減少安裝工作量，提高系統可靠性。
產品資料下載內螺紋二閥組-不銹鋼316-6000PSI
內螺紋二閥組閥組采用內螺紋連接，螺紋標準有NPT螺紋、G螺紋、BSPT螺紋、RC螺紋等可根據現場螺紋標準選擇。是與壓力變送器或壓力表配套使用。其作用是將差壓變送器正、負壓室與引壓點導通或切斷，或將正、負壓室切斷或導通。為儀表提供多通路，減少安裝工作量，提高系統可靠性。
內螺紋二閥組結構特點：
一體式結構，安全可靠。
采用不銹鋼銷防止閥座因振動而脫落。
閥座與閥體間硬連接，提供可靠的零泄漏密封。
無毛刺的螺紋和內表面，減少泄露，并保證儀表的精確讀數。
帶防退螺釘的手柄，更好的傳遞力矩。
壓緊螺母，用于推壓填料，使之變形膨脹，與閥桿和閥座形成密封，有微漏時，也可作二次或多次調整。
閥桿采用滾制螺紋，提高螺紋表面硬度，使之更加耐磨，延長閥桿的使用壽命。
鎖緊螺母，提供可靠的鎖緊力，防止壓緊螺母因振動松開，使填料失去密封功能。
金屬墊圈，提供無旋轉推力，減少因旋轉摩擦帶來的填料損壞。
下設計式PTFE/柔性石墨填料，防止介質進入腐蝕閥桿螺紋。
閥門全開時，閥桿背部錐面與閥座形成線性接觸，提供閥桿輔助密封。
雙相鋼錐頭，提供更高的硬度，避免錐頭多次使用后產生損壞，尾部球頭設計，提供無旋轉推壓，頭部錐度設計，使之與閥體孔口形成線性密封，整體萬向式偏擺設計，降低了其他零部件不同軸帶來的密封隱患。
內螺紋二閥組設計特點：
閥尖采用錐面和后部球頭設計，提供較小的開、關
力矩和較高使用壽命。
閥桿密封部位采用擠壓加工，減少了與填料的摩擦，提高了閥桿與填料的使用壽命。
閥桿密封口采用自動定心設計，保證每次關斷的閥尖密封線在同一位置。

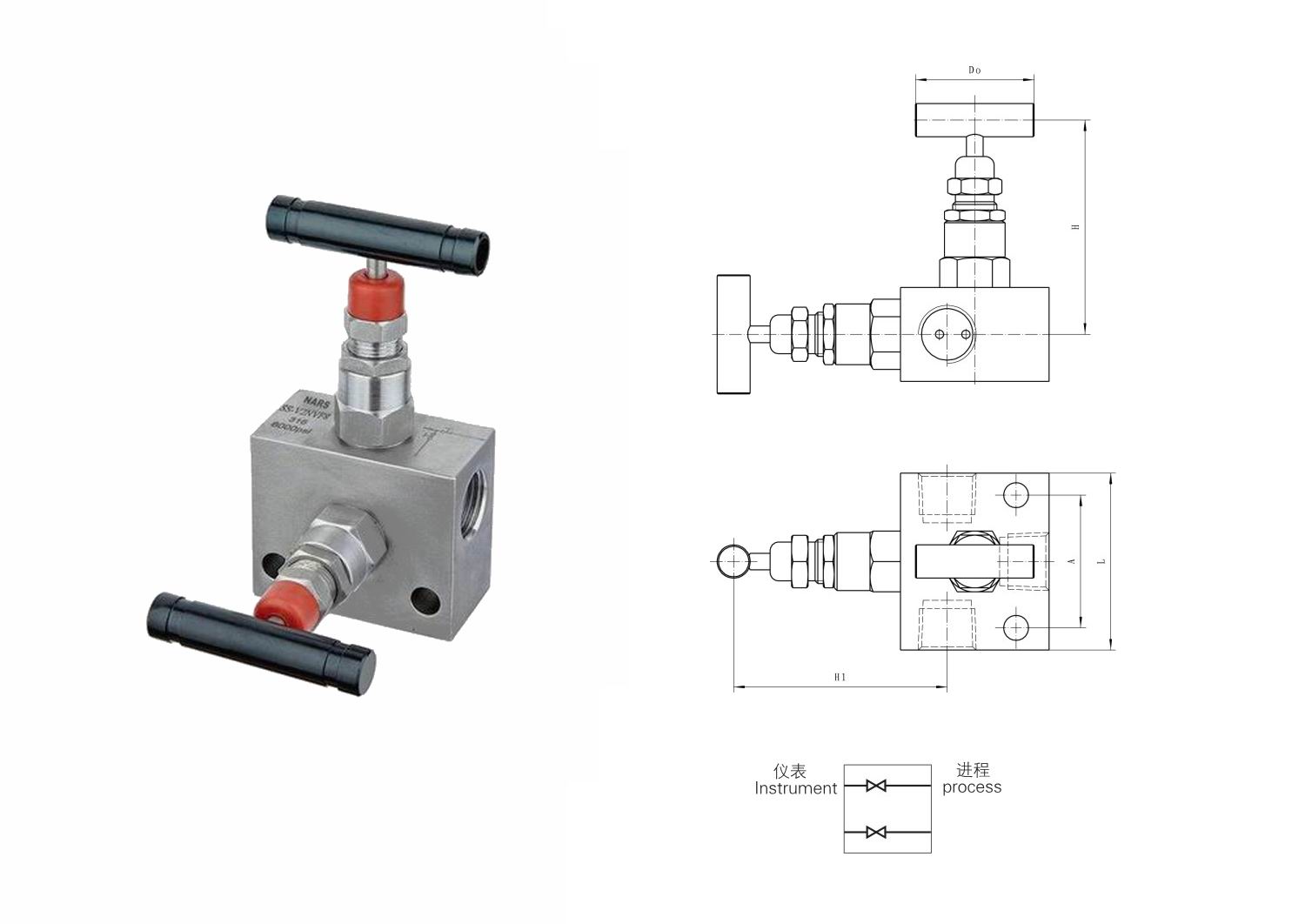

內螺紋二閥組結構圖：

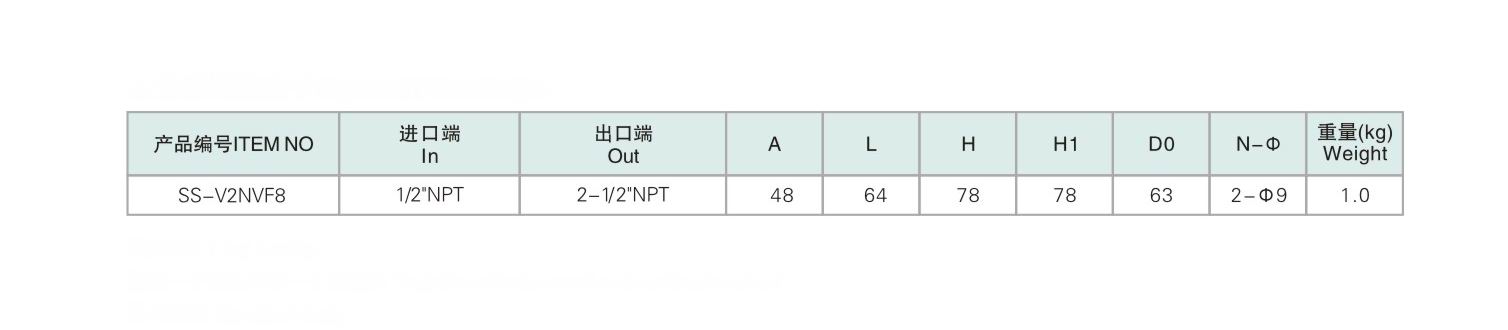

內螺紋二閥組安裝尺寸：
